Agitadores industriales en atmósferas ATEX: guía práctica de diseño y validación

Seleccionar un agitador industrial nunca es una tarea trivial. Pero cuando el proceso se desarrolla en una atmósfera explosiva (ATEX), la selección pasa de ser una decisión de ingeniería de procesos a ser una decisión crítica de seguridad de planta.

Un error en el dimensionamiento, el diseño o la selección de materiales no solo puede arruinar un lote; puede ser una catástrofe.

En la industria Química, Farmacéutica o Alimentaria, la presencia de solventes inflamables, vapores o polvos combustibles (como el alcohol, las harinas o ciertos principios activos) es habitual. El propio proceso de agitación, por definición, introduce energía mecánica en el fluido. Esta energía genera fricción, calor y, potencialmente, electricidad estática. El agitador, por tanto, es una fuente de ignición potencial que debe ser controlada.

Como consultores de ingeniería de fluidos, hemos comprobado que la mayoría de los ingenieros de procesos y jefes de planta que buscan información sobre ATEX no necesitan un repaso teórico de la directiva.

Esta guía es esa solución. Es un manual técnico y práctico sobre cómo seleccionar, diseñar y validar un agitador industrial para operar de forma segura y eficiente en zonas ATEX.

¿Qué es ATEX y por qué impacta al diseño de agitadores?

ATEX, derivado de la directiva europea 2014/34/UE, regula los equipos y sistemas de protección destinados a ser utilizados en atmósferas potencialmente explosivas.

Una explosión requiere tres elementos:

1. Combustible: Un gas, vapor o polvo inflamable en la concentración adecuada.
2. Oxígeno: Generalmente, el aire ambiente.
3. Fuente de Ignición: Una chispa, una superficie caliente o una descarga estática.

El trabajo de un ingeniero de seguridad es eliminar uno de estos tres elementos. Dado que el combustible (el producto) y el oxígeno (el aire) suelen ser inherentes al proceso, la estrategia principal es eliminar todas las fuentes de ignición potenciales.

Un agitador industrial tiene múltiples fuentes de ignición potenciales:

• El motor eléctrico: Una fuente obvia de chispas o calor.
• Superficies calientes: El sello mecánico, los rodamientos o incluso el propio eje y la hélice pueden sobrecalentarse por la fricción con el fluido, especialmente con líquidos viscosos o si el equipo funciona en seco.
• Electricidad estática: La rotación del eje en fluidos no conductores puede acumular una carga estática que, si se descarga, genera una chispa.
• Chispas mecánicas: Un fallo en un rodamiento o un contacto accidental entre la hélice y el depósito.

Por lo tanto, un «agitador ATEX» no es un agitador estándar con un motor antideflagrante. Es un sistema integral diseñado desde cero para garantizar que ninguno de estos puntos pueda convertirse en una fuente de ignición.

Clasificación de zonas y categorías de equipo (resumen aplicado)

El primer paso en el diseño es definir el nivel de riesgo. La normativa ATEX clasifica las zonas según la probabilidad de que exista una atmósfera explosiva.

Zonas 0/1/2 (gas) y 20/21/22 (polvo): implicaciones prácticas en el agitador

• Gas/Vapor (G):
  • Zona 0 (1G): Atmósfera explosiva presente de forma continua o por largos períodos (ej. interior de un reactor de solvente). Es la más restrictiva.
  • Zona 1 (2G): Atmósfera explosiva probable en funcionamiento normal (ej. alrededor de la boca de carga).
  • Zona 2 (3G): Atmósfera explosiva improbable y, si ocurre, es por cortos períodos (ej. área de almacenamiento ventilada).
• Polvo (D):
  • Zona 20 (1D): Nube de polvo explosivo presente de forma continua (ej. interior de un silo).
  • Zona 21 (2D): Nube de polvo probable en funcionamiento normal (ej. punto de descarga de sacos).
  • Zona 22 (3D): Nube de polvo improbable y de corta duración.

La Zona define la Categoría de Equipo (EPL – Equipment Protection Level) requerida. Un agitador para Zona 0/20 (Categoría 1) exige un nivel de protección «muy alto», mientras que uno para Zona 2/22 (Categoría 3) requiere un nivel «normal».

Categorías/temperaturas superficiales: cómo condicionan motor, sello, sensores y protecciones

Además de la zona, el segundo factor crítico es la Clase de Temperatura (T-Class).

El fluido (gas o polvo) tiene una temperatura de autoignición específica. El diseño del agitador debe garantizar que ninguna de sus superficies (ni el motor, ni la carcasa del reductor, ni el sello, ni la punta de la hélice) supere jamás esa temperatura.

A continuación, resumimos cómo la zona y la T-Class impactan las decisiones de diseño:

Clasificación de Zona	Nivel de Riesgo	Cat. Equipo (EPL)	Implicación de Diseño (Ejemplos)
Zona 0 (Gas) / 20 (Polvo)	Permanente / Continuo	1G / 1D	Nivel de protección «muy alto». Dobles sellos mecánicos presurizados, sistemas de purga de gas inerte, monitorización extrema. Diseño intrínsecamente seguro.
Zona 1 (Gas) / 21 (Polvo)	Ocasional / Probable	2G / 2D	Nivel de protección «alto». Motores ATEX específicos (ej. Ex d, Ex e), sellos mecánicos dobles o simples con barrera, control de T° en rodamientos, puesta a tierra de eje.
Zona 2 (Gas) / 22 (Polvo)	Raro / Corta duración	3G / 3D	Nivel de protección «normal». Motores (ej. Ex n «antichispa»), diseño cuidado para evitar calentamientos en funcionamiento normal.



Decisiones de diseño en un agitador ATEX

El diseño de un agitador ATEX es un ejercicio de gestión de riesgos en cada componente.

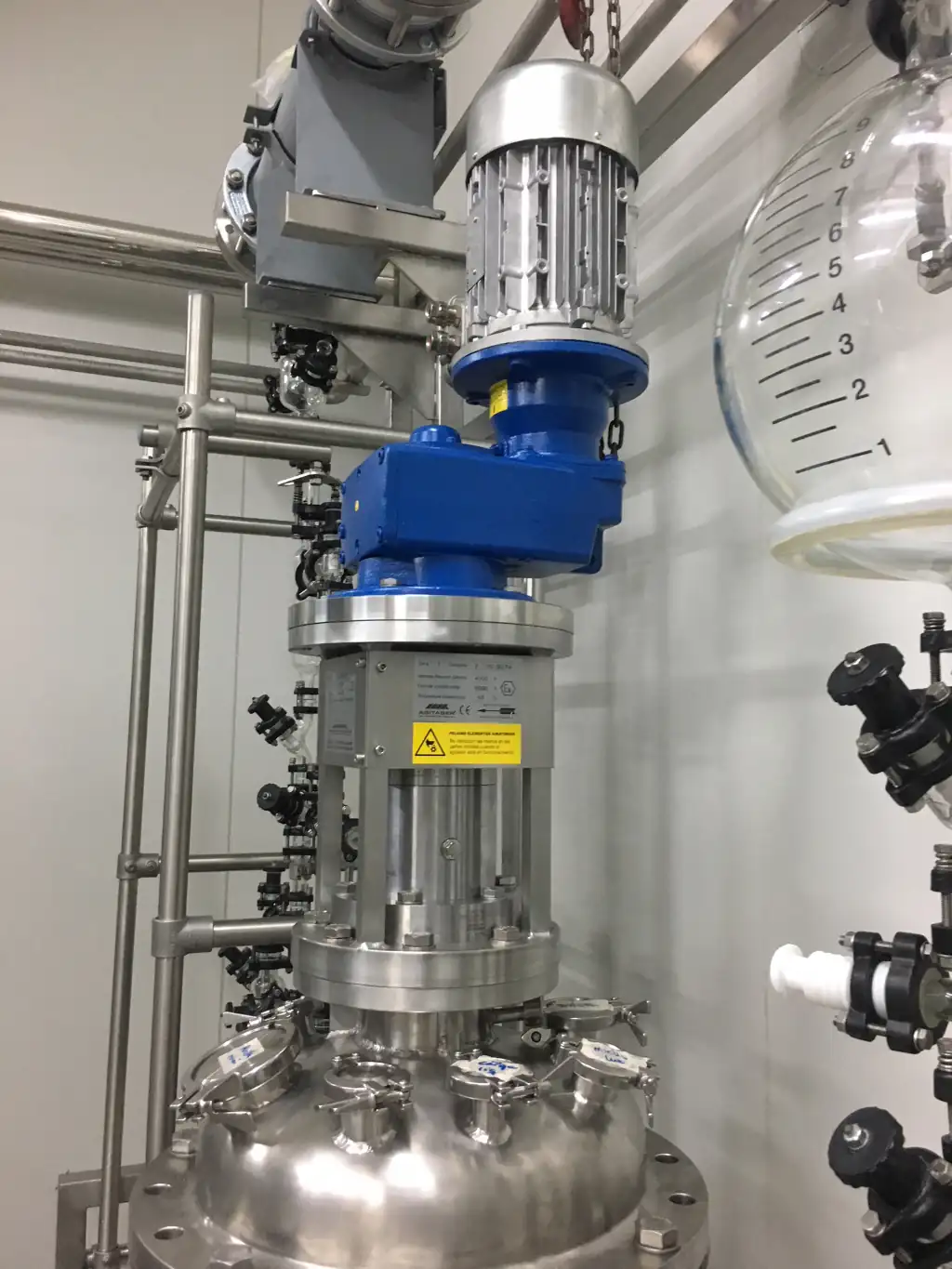

Materiales y recubrimientos: acero AISI, duplex/superduplex, Hastelloy en químico severo

La selección de materiales va más allá de la compatibilidad química.

1. Resistencia a la Corrosión: Materiales estándar como el AISI 316L son comunes. Sin embargo, en sectores químicos agresivos, se requieren aleaciones superiores como Hastelloy o Duplex/Superduplex para evitar la degradación, que podría comprometer la integridad estructural.
2. Prevención de Chispas: Se deben evitar materiales que puedan generar chispas por fricción o impacto, como el aluminio (especialmente en Zonas 0/1). Nuestros diseños a medida seleccionan los materiales no solo por el producto, sino por el riesgo ATEX.

Conjunto motriz: motores ATEX, clasificación, variadores adecuados y protecciones

El motor es el componente más evidente. Debe tener la certificación ATEX adecuada para la Zona (ej. Ex d ‘antideflagrante’, Ex e ‘seguridad aumentada’, Ex n ‘antichispa’).

¡Error Común!: Instalar un variador de frecuencia (VFD) para controlar la velocidad.

Un VFD NUNCA debe instalarse dentro de la zona ATEX, a menos que esté dentro de un armario presurizado (Ex p). Además, el motor debe estar certificado específicamente para operar con ese VFD. Un motor ATEX estándar operando a bajas RPM con un VFD puede sobrecalentarse (fallo de ventilación) y violar su T-Class, convirtiéndose en una fuente de ignición.

Sello mecánico y estanquidad: doble sello, barrera, purgas inertes

El sello mecánico es el punto más crítico del agitador. Evita que el producto (inflamable) escape al exterior y, al mismo tiempo, es una fuente principal de calor por fricción.

• Zonas 2/22: Un sello simple robusto puede ser suficiente.

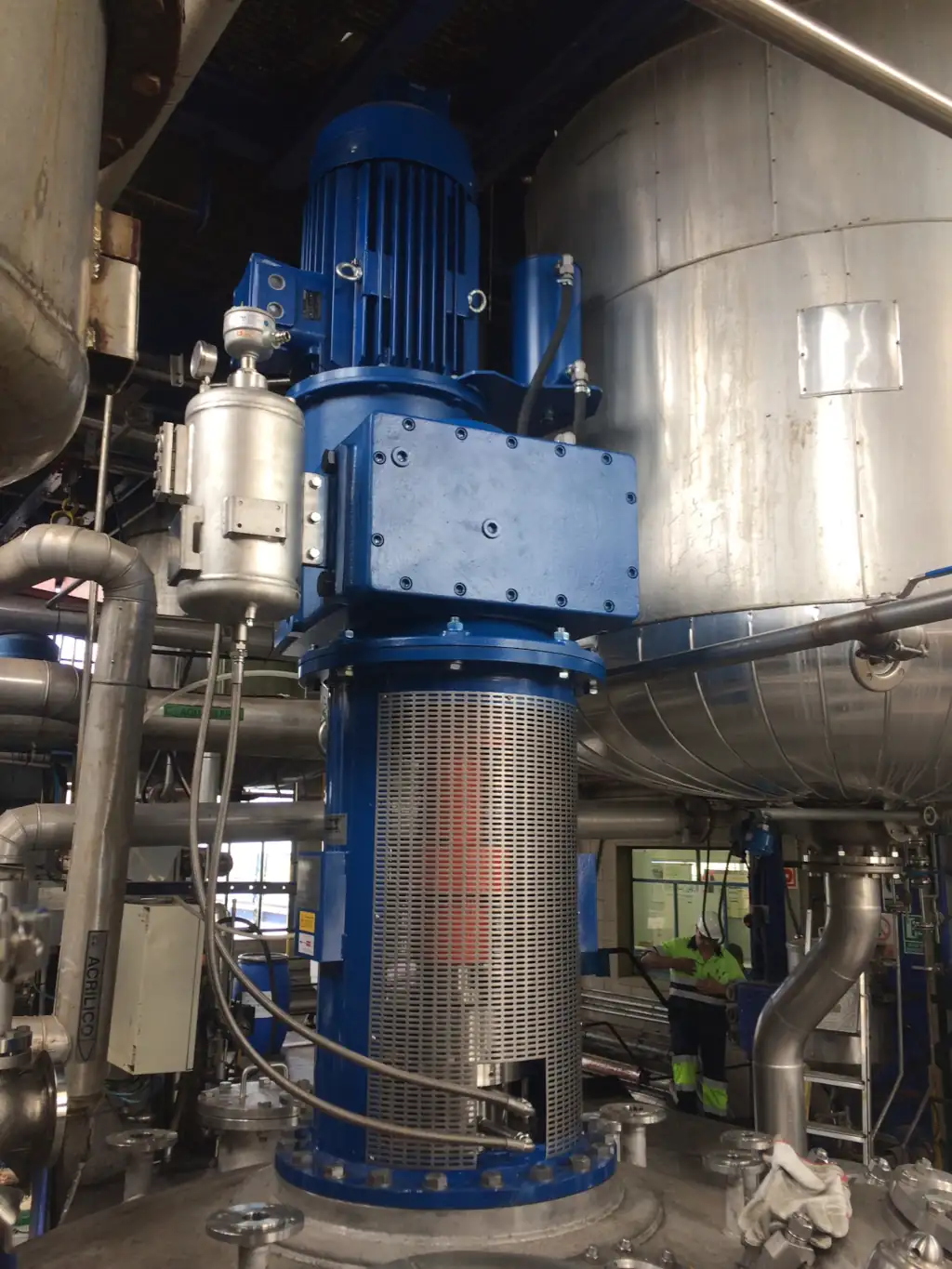

• Zonas 0/1 o 20/21: Se requiere un doble sello mecánico (en tándem o back-to-back). Este sistema utiliza un fluido barrera (líquido o gas inerte) entre dos juegos de sellos. Si el fluido barrera está presurizado, se garantiza que, en caso de fallo, sea el fluido barrera (limpio y seguro) el que entre en el producto, y no el producto (inflamable) el que salga al exterior.

Puesta a tierra y control de electricidad estática en ejes/hélices

Este es uno de los riesgos más subestimados. Fluidos no conductores (como muchos solventes) que giran a alta velocidad pueden acumular una carga estática masiva en el eje y la hélice, como un generador Van de Graaff. Si esta carga se descarga en el depósito (puesto a tierra), genera una chispa.

Solución: No basta con poner a tierra el motor. Se debe garantizar una conexión a tierra continua del eje giratorio mediante escobillas de carbono, contactos de plata o componentes conductores específicos.

Sensórica y control: sondas T°, vibración, enclavamientos de seguridad

Un agitador ATEX no se «enciende y se olvida». Debe ser monitorizado para detectar fallos antes de que se conviertan en un riesgo. Los enclavamientos de seguridad (interlocks) son mandatorios:

• Sondas de Temperatura (PT100): En el sello mecánico y los rodamientos para detectar sobrecalentamiento.
• Sensores de Vibración: Para detectar un desequilibrio de la hélice (que podría llevar a un fallo mecánico).
• Sensores de Nivel: Para asegurar que el agitador nunca funcione en seco, lo que provocaría un sobrecalentamiento inmediato.

Hélices, turbinas y régimen de agitación en ATEX

El diseño del impulsor (hélice, turbina) no es solo una decisión de proceso; es una decisión de seguridad. El tipo de impulsor determina cuánta energía (y calor) se transfiere al fluido.

Selección del impulsor (radial/axial/multietapa) y velocidad punta segura

Un disco dispersor de alta cizalla (tipo Cowles) introduce una enorme cantidad de energía y genera mucho calor localizado. Un perfil de flujo axial (como una hélice marina) es mucho más eficiente y genera menos calor.

La selección debe equilibrar el objetivo del proceso (ej. dispersión rápida) con la restricción de la T-Class. La velocidad punta del impulsor es un parámetro crítico que debe mantenerse dentro de límites seguros.

En la Práctica: ¿Qué impulsor elijo?

• Procesos de alta cizalla (Dispersión, Emulsión): Requieren alta velocidad/potencia (ej. Discos Cowles, Turbinas Rushton). El desafío es disipar el calor. El cálculo CFD es crítico aquí para validar la T° superficial.
• Procesos de bajo cizalla (Homogeneización, Mantenimiento): Se usan perfiles de flujo axial (ej. Hélices MHF). Son más eficientes energéticamente y generan menos calor, siendo intrínsecamente más seguros para ATEX.
• Fluidos viscosos: Requieren impulsores de proximidad (ej. Áncoras). El riesgo es el sobrecalentamiento en la pared del depósito.

Minimizar hotspots térmicos y picos de cizalla; estabilidad del vórtice

El problema de los cálculos tradicionales es que solo ofrecen valores promedio. Pero en ATEX, los promedios no importan; importan los puntos calientes (hotspots).

¿Cómo puedes garantizar que, aunque la temperatura media del lote sea de 60°C, la punta de la hélice o una zona de alta cizalla cerca de la pared no alcancen los 150°C, superando la T-Class?

Además, un diseño deficiente puede crear un vórtice profundo e inestable. Esto no solo es ineficiente, sino que en ATEX es peligroso, ya que succiona aire (oxígeno) de la parte superior del tanque y lo introduce en el fluido inflamable, añadiendo un elemento al triángulo de explosión.

Cómo la simulación CFD reduce riesgo y acelera validación

Aquí es donde el diseño de agitadores «por catálogo» falla, y la ingeniería a medida se vuelve esencial. La única forma de saber qué ocurre dentro del depósito antes de construirlo es mediante la Dinámica de Fluidos Computacional (CFD).

En AGITASER, usamos CFD como nuestra herramienta principal de validación de seguridad ATEX.

1. Validar la Potencia y Evitar Sobredimensionamiento: Ajustamos la potencia del motor al mínimo necesario para el proceso. Un motor más pequeño genera menos calor y es intrínsecamente más seguro (y más barato de operar).
2. Predecir Mapas Térmicos: En lugar de adivinar, visualizamos los hotspots. Podemos modelar la disipación de calor y demostrar (al cliente y al auditor de seguridad) que la T-Class se respeta en cada punto del fluido y del agitador.
3. Optimizar la Geometría: Podemos probar virtualmente diferentes hélices, posiciones y deflectores (baffles) para lograr la mezcla deseada sin crear un vórtice peligroso.
4. Validar el Escalado: Garantizamos que el diseño probado en laboratorio (donde el control de T° es fácil) funcionará de forma segura a escala industrial (donde disipar el calor es un reto).

Limpieza, higiene y documentación (cuando aplica)

En las industrias Farmacéutica y Alimentaria, la normativa ATEX suele solaparse con los requisitos de Buenas Prácticas de Fabricación (GMP).

CIP/SIP y diseño higiénico en farma/alimentario; evita contaminación cruzada

El reto es doble: el equipo debe ser seguro para ATEX (ej. por solventes con base de alcohol) y también higiénico.

• Diseño Higiénico: El agitador debe tener un acabado de pulido espejo (ej. Ra < 0.5 µm), sin grietas ni zonas muertas donde puedan proliferar bacterias.
• CIP/SIP: Todos los materiales (incluidos los elastómeros del sello) deben ser compatibles con los ciclos de limpieza (Cleaning-In-Place) y esterilización (Sterilization-In-Place), que utilizan químicos agresivos y vapor a alta temperatura.

DQ/IQ/OQ: qué espera el auditor y cómo lo entregamos con el equipo

Un agitador ATEX/GMP no es solo una pieza de metal; es un dossier documental. El auditor de calidad esperará una trazabilidad completa, que nosotros preparamos como parte integral del proyecto:

• Design Qualification (DQ): Demostramos por qué el diseño es adecuado. Aquí es donde nuestros cálculos y simulaciones CFD son vitales para probar que el diseño cumple los requisitos del usuario (URS) para ATEX y GMP.
• Installation Qualification (IQ): Entregamos los documentos que prueban que el equipo instalado es el diseñado: certificados de materiales (3.1), certificados del motor y sello, planos «as-built», registros de soldadura, etc.
• Operational Qualification (OQ): Proporcionamos los protocolos de prueba (FAT/SAT) para que el cliente verifique que el agitador opera según lo especificado (ej. velocidad, niveles de vibración, T° en funcionamiento).

Este dossier documental reduce drásticamente los tiempos y costes de validación del cliente.

Casos de uso por sector (mini-fichas)

Industria Química

• Aplicaciones típicas: Reactores agitados, disolución de sólidos, dispersiones y polimerización con disolventes inflamables.
• Nuestra Solución: Agitador vertical con doble sello mecánico presurizado con líquido barrera, motor Ex d (antideflagrante) y sistema de puesta a tierra del eje por contacto.
• Nota ATEX – comportamiento del riesgo: Una vez que el sistema de agitación está sumergido en producto, el nivel de riesgo se reduce y con ello se atenúa la atmósfera explosiva en el entorno inmediato del agitador.
• La peligrosidad principal se concentra en operaciones de descarga y trasvase: si el fluido adquiere cargas electrostáticas y las mangueras empleadas no disipan dichas cargas, puede generarse una atmósfera explosiva.
• Recomendaciones prácticas: Usar mangueras conductoras/antiestáticas, asegurar la continuidad equipotencial (puesta a tierra de recipientes, racores y mangueras), verificar la puesta a tierra antes del trasvase y controlar la velocidad de llenado para minimizar la acumulación de carga.

Farmacéutico

• Aplicaciones típicas: Emulsiones y suspensiones, transferencias en salas clasificadas, CIP/SIP.
• Nuestra Solución: Agitador vertical con doble sello mecánico presurizado con líquido barrera, motor Ex d (cuando aplique) y puesta a tierra del eje por contacto; acabados sanitarios y documentación para validación.
• Nota ATEX – comportamiento del riesgo: Una vez sumergido el sistema de agitación, el riesgo se reduce y la atmósfera explosiva se atenúa en el entorno inmediato. La peligrosidad se concentra en descarga y trasvase si se generan cargas electrostáticas y las mangueras no son disipativas.
• Recomendaciones prácticas: Mangueras conductoras, equipotencialidad de todos los elementos y verificación de puesta a tierra antes del trasvase; controlar la velocidad de llenado.

Alimentario

• Aplicaciones típicas: homogeneización de bebidas y salsas, disolución de hidrocoloides, recirculación higiénica.
• Nuestra Solución: Agitador vertical con doble sello mecánico presurizado con líquido barrera, motor Ex d (si procede por presencia de vapores) y puesta a tierra del eje por contacto; diseño higiénico para limpieza CIP/SIP.
• Nota ATEX – comportamiento del riesgo: Con el equipo sumergido en producto el riesgo disminuye. El punto crítico está en trasvases/descargas por acumulación de carga electrostática cuando la manguera no es antiestática.
• Recomendaciones prácticas: Mangueras disipativas, equipotencialidad del conjunto y control de la velocidad de trasiego.

Tratamiento de Aguas

• Aplicaciones típicas: coagulación/floculación, neutralización, preparación de polímeros.
• Nuestra Solución: Agitador vertical con doble sello mecánico presurizado con líquido barrera, motor Ex d (si existe atmósfera potencialmente explosiva) y puesta a tierra del eje por contacto.
• Nota ATEX – comportamiento del riesgo: Riesgo atenuado con el sistema sumergido; peligrosidad en trasvases por cargas electrostáticas si la manguera no disipa.
• Recomendaciones prácticas: Mangueras conductoras, equipotencialidad y verificación de tierra previa a cada trasvase.

Cosmética

• Aplicaciones típicas: emulsiones O/W y W/O, gels y cremas de alta viscosidad, recirculación con alto cizallamiento.
• Nuestra Solución: Agitador vertical con doble sello mecánico presurizado con líquido barrera, motor Ex d (cuando aplique) y puesta a tierra del eje por contacto; opción de cabezales de alto cizallamiento.
• Nota ATEX – comportamiento del riesgo: Con el agitador sumergido el riesgo se reduce. Atención a trasvases donde puede haber acumulación de carga electrostática en mangueras no antiestáticas. Recomendaciones prácticas: Mangueras antiestáticas, equipotencialidad y control de velocidad de llenado.

Petroquímico

• Aplicaciones típicas: mezcla de disolventes y combustibles, aditivación, homogeneización en depósitos con vapores.
• Nuestra Solución: Agitador vertical con doble sello mecánico presurizado con líquido barrera, motor Ex d (antideflagrante) y puesta a tierra del eje por contacto; selección de materiales compatibles.
• Nota ATEX – comportamiento del riesgo: Riesgo reducido en inmersión; mayor peligrosidad en descargas/trasvases por cargas electrostáticas si la manguera no disipa.
• Recomendaciones prácticas: Mangueras conductoras, equipotencialidad completa y verificación de tierra.

Minería

• Aplicaciones típicas: suspensión de sólidos, preparación de reactivos, disoluciones en depósitos.
• Nuestra Solución: Agitador vertical con doble sello mecánico presurizado con líquido barrera, motor Ex d (si aplica) y puesta a tierra del eje por contacto; robustez para sólidos abrasivos.
• Nota ATEX – comportamiento del riesgo: Con el sistema sumergido el riesgo se atenúa; el punto crítico es el trasiego si la manguera no disipa la carga electrostática.
• Recomendaciones prácticas: Mangueras antiestáticas, equipotencialidad y control del caudal/velocidad en trasvases.

Checklist de compra ATEX para tu agitador (descargable)

Antes de solicitar una oferta, ten preparada esta información. Definirá el 90% de tu proyecto:

• Fluido: ¿Es un Gas/Vapor (G) o un Polvo (D)?
• Zona: ¿En qué zona operará el agitador? (Interior del tanque y exterior).
  • Zona 0 / 20 (Riesgo continuo)
  • Zona 1 / 21 (Riesgo probable)
  • Zona 2 / 22 (Riesgo raro)
• Clase de Temperatura: ¿Cuál es la temperatura de autoignición del fluido? (Esto define la T-Class requerida: T1 a T6).
• Grupo (Gas/Polvo): ¿Qué tipo de gas es? (Grupo IIA -propano-, IIB -etileno-, IIC -hidrógeno-).
• Proceso: ¿Es un proceso higiénico (GMP)? ¿Cuáles son los requisitos de limpieza (CIP/SIP)?
• Materiales: ¿Qué aleaciones son compatibles con tu producto (corrosión)?
• Operación: ¿Se usará variador de frecuencia (VFD)? ¿Hay riesgo de marcha en seco o nivel bajo?
• Documentación: ¿Qué dossier de validación necesitas (DQ/IQ/OQ)?

FAQ rápida

¿Qué diferencias clave hay entre un agitador estándar y uno ATEX?

El motor, el sello mecánico, la puesta a tierra, la monitorización y, sobre todo, la documentación. Un agitador ATEX es un sistema certificado que incluye un expediente técnico completo que prueba su seguridad y trazabilidad.

¿Cómo afecta la zona (0/1/2 o 20/21/22) a motor y sello?

La Zona define la Categoría del equipo (1, 2, o 3). Un agitador Cat 1G (para Zona 0) requiere un nivel de protección «muy alto» (ej. doble sello presurizado, diseño intrínsecamente seguro) que es mucho más complejo y costoso que un agitador Cat 3G (para Zona 2).

¿Se puede usar variador de frecuencia (VFD) en ATEX?

Sí, pero con dos condiciones críticas: 1) El VFD debe estar fuera de la zona ATEX (o en un armario presurizado Ex p), y 2) El motor debe estar certificado específicamente para operar con VFD (para evitar sobrecalentamiento a bajas RPM, que violaría su T-Class).

¿Qué documentación (DQ/IQ/OQ) se entrega en farma?

• DQ (Diseño): Cálculos, planos y simulaciones CFD que prueban que el diseño cumple los requisitos.
• IQ (Instalación): Certificados de materiales, certificados ATEX de componentes (motor, sello), planos «as-built», registros de soldadura.
• OQ (Operación): Protocolos de prueba de fábrica (FAT) y en sitio (SAT) que demuestran que el equipo funciona como se especificó.

¿Cómo demuestra la CFD que el diseño es seguro y eficiente?

La CFD visualiza los riesgos invisibles. Nos permite ver dónde se generará calor, probar que no hay «hotspots» que violen la T-Class, y asegurar que el régimen de mezcla es eficiente sin introducir aire (oxígeno) a través de un vórtice. Es la herramienta definitiva para validar el diseño antes de fabricar.

El siguiente paso: De la teoría a la seguridad de su planta

No dejes la seguridad de tu planta al azar. La normativa ATEX es compleja, pero el dimensionamiento de tu agitador no tiene por qué serlo. En AGITASER, no vendemos agitadores; diseñamos soluciones de agitación a medida validadas por más de 15 años de experiencia en cálculos fluidodinámicos.

Nuestro equipo de ingenieros está listo para realizar un cálculo fluidodinámico (CFD) preliminar para tu aplicación ATEX y un pre-diseño de impulsor, ayudándote a definir la solución más segura y eficiente.
