Soportes para agitadores industriales
Soportes elevadores fijos o móviles, con accionamiento manual por contrapeso o neumático por pistón.
Emplazamiento
Fijo o móvil
Accionamiento
Manual o neumático
CERTIFICACIONES
SECTORES
Una estructura para sujetar y desplazar el agitador
Para facilitar la utilización de los agitadores en distintos depósitos, disponemos de varios modelos de soportes según se requiera que su emplazamiento sea fijo (pared o suelo) o móvil.
El movimiento vertical de los agitadores puede ser mediante accionamiento manual o neumático, pudiéndose utilizar ambas modalidades en zonas clasificadas.
Están fabricados con tubo cuadrangular en acero pintado. Disponen de un dispositivo para sujetar el depósito al soporte.

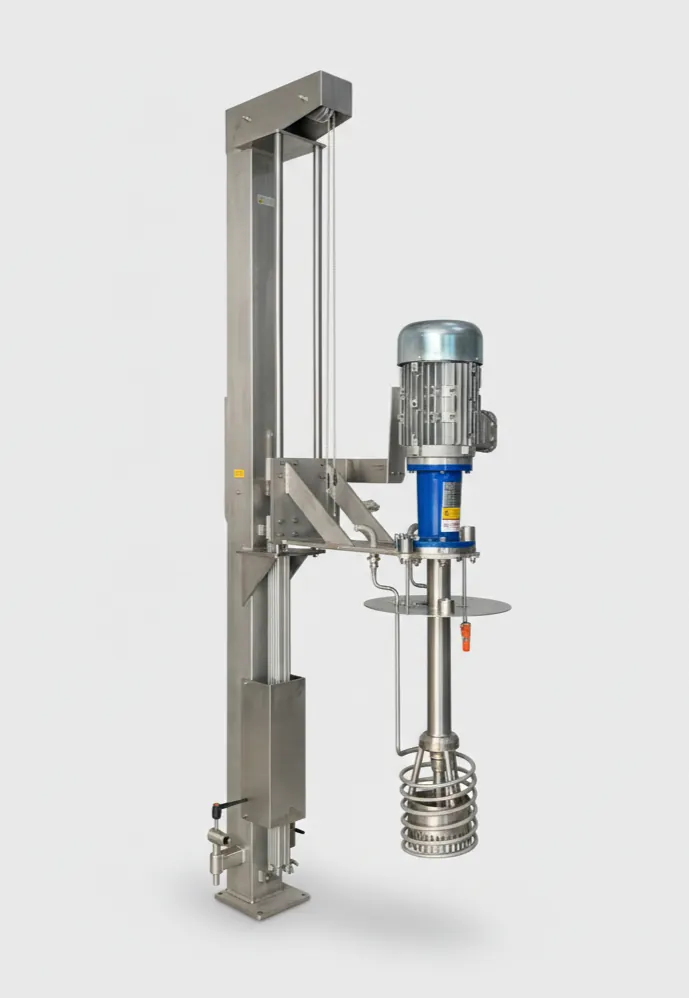

Por su interior se desplaza el contrapeso. En su parte exterior se instala la estructura para sujetar la guía y la columna, formando un monobloque por donde se desliza, mediante rodamientos lineales, la silla del agitador. Estos rodamientos facilitan su movimiento y manejo, evitando esfuerzos innecesarios en el desplazamiento vertical del agitador.

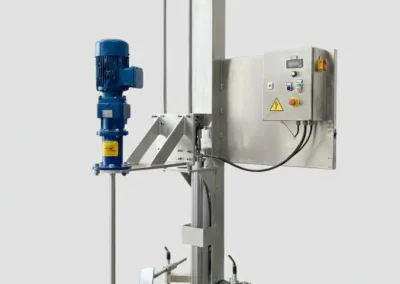

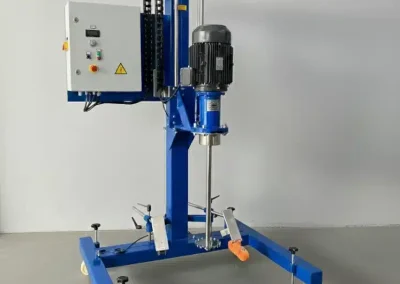

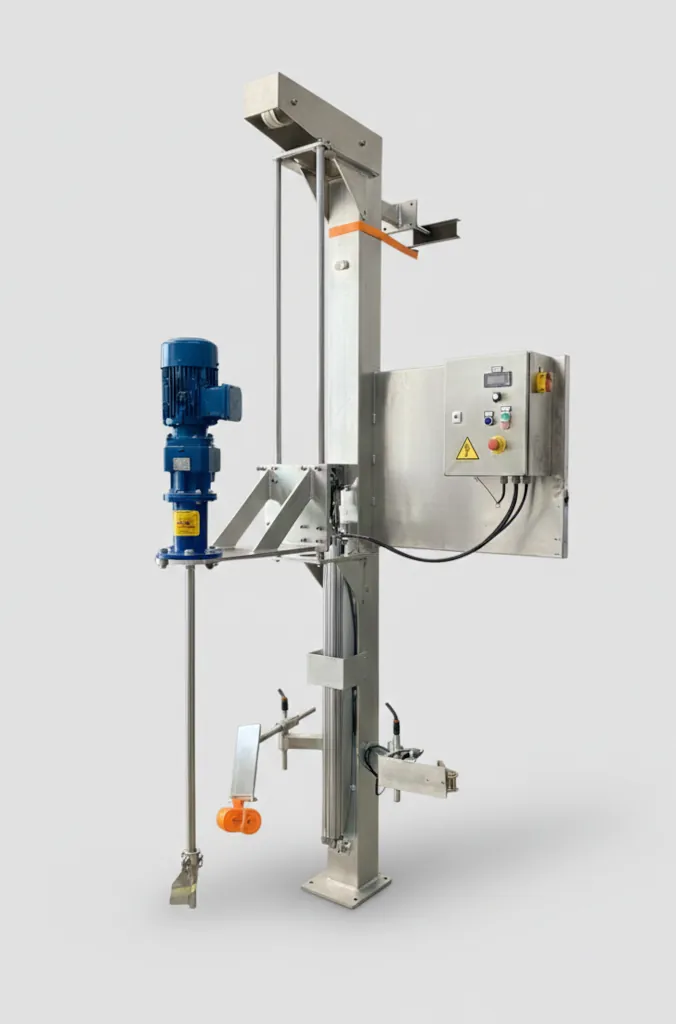

En la versión manual el desplazamiento vertical del agitador se realiza mediante un contrapeso. El contrapeso se desplaza por el interior de la columna. En cuanto a la versión neumática, el desplazamiento vertical del agitador se realiza mediante pistón neumático.

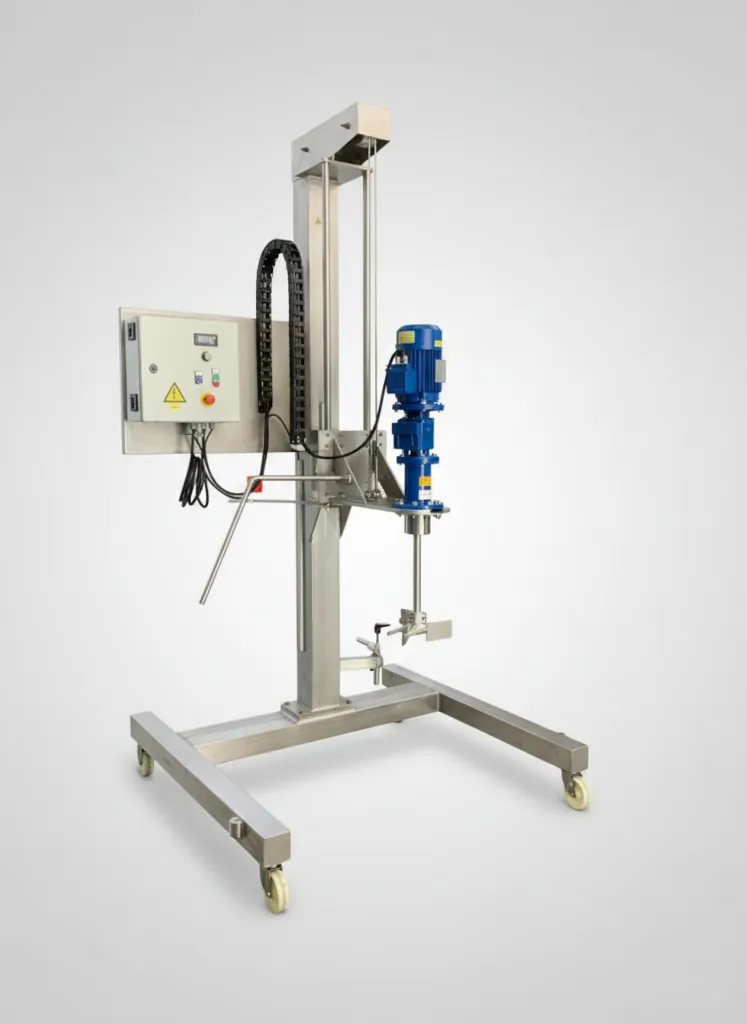

Cuando el lugar de trabajo lo requiere, estos soportes para agitadores también se construyen con todo el material en acero inox.

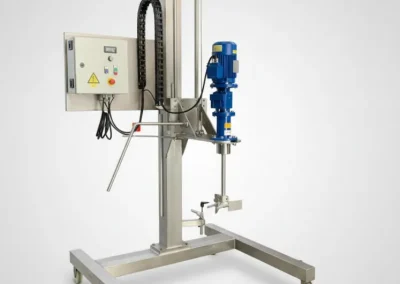

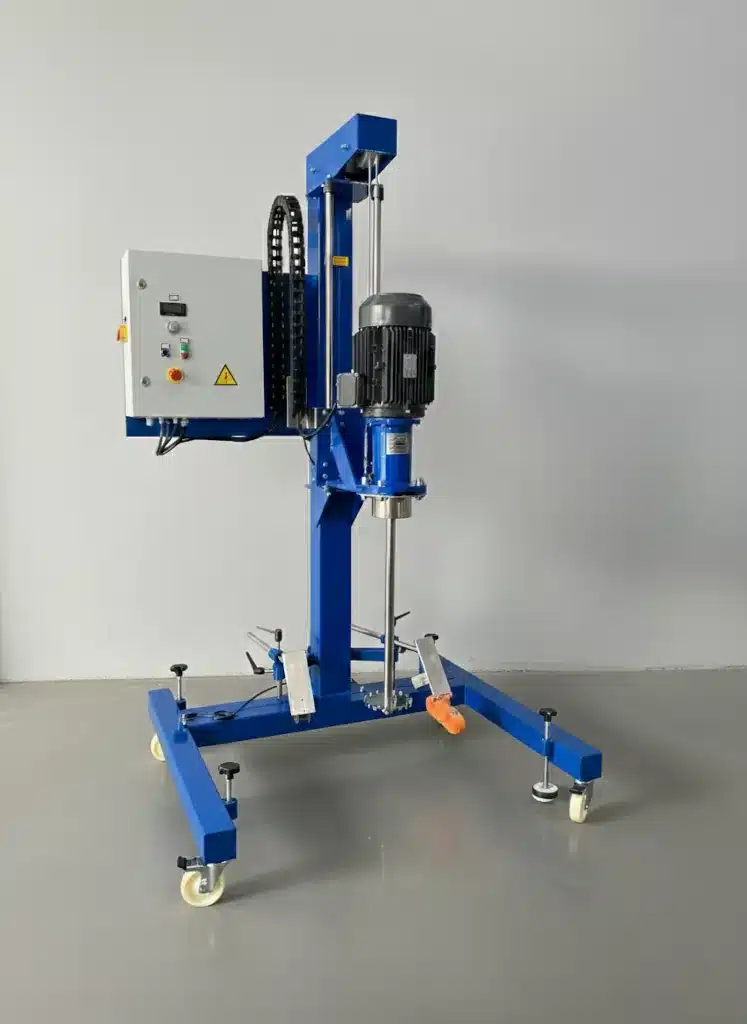

Opcionalmente, estos soportes para agitadores, pueden ir provistos con cuadro eléctrico de maniobra para variar la velocidad del agitador, mediante convertidor de frecuencia digital, y los componentes necesarios exigidos por la normativa CE.
Estructura monobloque
La estructura exterior sujeta la guía y la columna formando un único conjunto.
Desplazamiento vertical
La silla del agitador se desplaza sobre la columna mediante rodamientos lineales.
Movimiento asistido
Los rodamientos facilitan el movimiento durante el desplazamiento vertical.
Sujeción del depósito
El soporte incorpora un dispositivo para fijar el depósito.
+80 años de know-how
Fabricación 100 % propia. Laboratorio de pruebas interno.
SERVICIO POSTVENTA
Compare las configuraciones
Elija primero el emplazamiento y, después, el sistema de accionamiento. La configuración final se confirma para cada proyecto.
Paso 1
Emplazamiento
Fijo
Instalación a pared o suelo
Móvil
Soporte desplazable
Paso 2
Accionamiento
Manual
Contrapeso alojado en la columna
Neumático
Mediante Pistón
Cuatro combinaciones disponibles
Fijo · Manual
Pared o suelo · Contrapeso
Fijo · Neumático
Pared o suelo · Pistón
Móvil · Manual
Soporte desplazable · Contrapeso
Móvil · Neumático
Soporte desplazable · Pistón
Galería de Imágenes
Ficha técnica completa en PDF
Solicite la documentación técnica correspondiente a su configuración: materiales en contacto con producto, tipo de cabezal, estanqueidad, accionamiento y marcados aplicables.
Casos de Aplicación
Referencias por sector, bajo petición
INDUSTRIA QUÍMICA
Título del caso
Reto
Texto del Reto
Solución
Texto de la solución
Objetivos Alcanzados
Preguntas Frecuentes
¿Qué datos necesita para preparar una propuesta?
Emplazamiento, dimensiones del depósito, recorrido vertical, peso y dimensiones del agitador, frecuencia de ajuste, disponibilidad de aire comprimido y requisitos del entorno, si existen.
¿Cómo se determina la configuración del soporte?
Se parte del emplazamiento —fijo o móvil— y del accionamiento —manual o neumático—. Materiales, dimensiones, capacidad de carga, recorrido y equipamiento asociado se confirman para cada proyecto.
¿Qué ocurre si la instalación está en una zona clasificada o en un entorno sanitario?
Indique estos requisitos en la consulta inicial. El equipo técnico deberá confirmar expresamente si existe una configuración aplicable; no debe presumirse aptitud para una zona clasificada o un entorno sanitario sin esa validación.
¿Esta ficha corresponde a soportes para contenedores IBC/GRG?
Esta ficha corresponde a soportes elevadores. Para contenedores IBC/GRG existe una familia distinta de soportes puente. Indíquenos el contenedor y el agitador para confirmar la solución aplicable.
